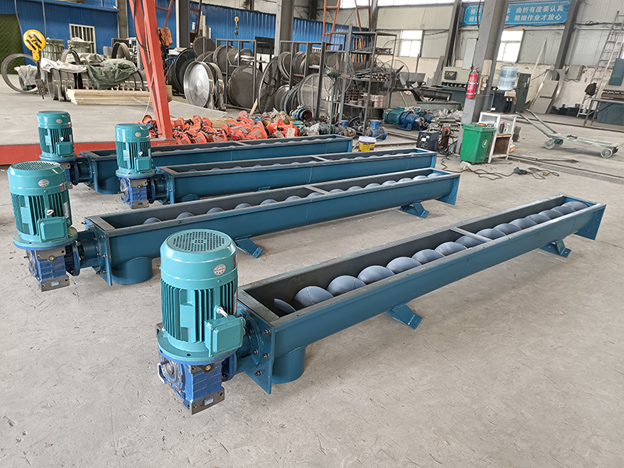

螺旋绞龙输送机

螺旋绞龙输送机介绍

螺旋绞龙输送机简称绞龙输送机，分为有轴和无轴两种，工作过程中是利用旋转的螺旋叶片来推移物料的，螺旋绞龙输送机螺旋直径从200毫米到500毫米，共有五种规格，长度从4米到70米，选型时相符尺度公称长度，特殊需要可在选配节中另行提出。

螺旋绞龙输送机，也叫螺旋绞龙输送机，简称绞龙输送机，通常用于水泥、食品加工、化工、建筑材料等行业中，用来输送粉状、颗粒状或块状物料。螺旋绞龙输送机通过螺旋叶片在螺旋管内的旋转，将物料沿着螺旋管输送到目的地。

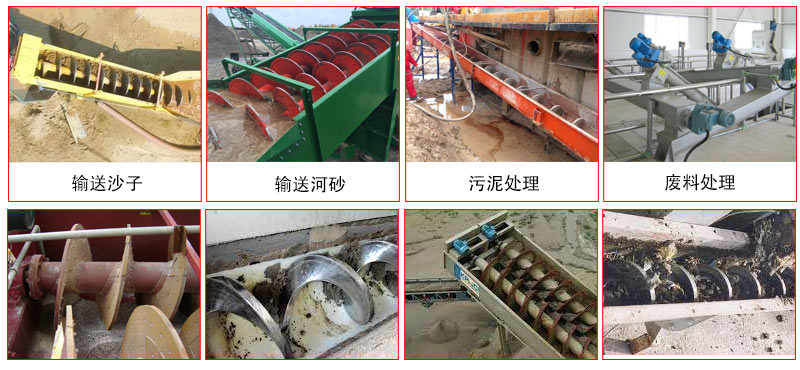

螺旋绞龙输送机用途

螺旋绞龙输送机分为有轴和无轴两种。有轴螺旋输送机适用于非粘性干粉状物料和小颗粒状物料，例如：水泥、粉煤灰、石灰、粮食等，无轴螺旋输送机适用于输送粘性大、易缠绕的物料，如：污泥、生物质、垃圾等。

1、粉状物料输送：如水泥、面粉、煤粉、砂子等。

2、颗粒状物料输送：适用于输送颗粒状物料，如颗粒状化肥、颗粒状食品原料、颗粒状塑料颗粒等。

3、块状物料输送：用于输送一些较大块状的物料，如煤块、矿石、木屑等。

4、混合物料输送：螺旋绞龙输送机还可以用于输送混合物料，如混合肥料、混合饲料等。

螺旋绞龙输送机视频

• 输送污泥

• 输送混凝土

螺旋绞龙输送机工作原理

通电时，驱动器通过齿轮使螺旋轴旋转，螺杆元件开始旋转，叶片绕轴旋转并保持在靠近槽底部的位置，物料通常由绞龙输送机进料口引入，材料将落到螺旋叶片的间隙之间，随着螺旋轴的移动，材料也沿着路径向前移动，物料通过出料口排出，进入下一道程序。

结构特点

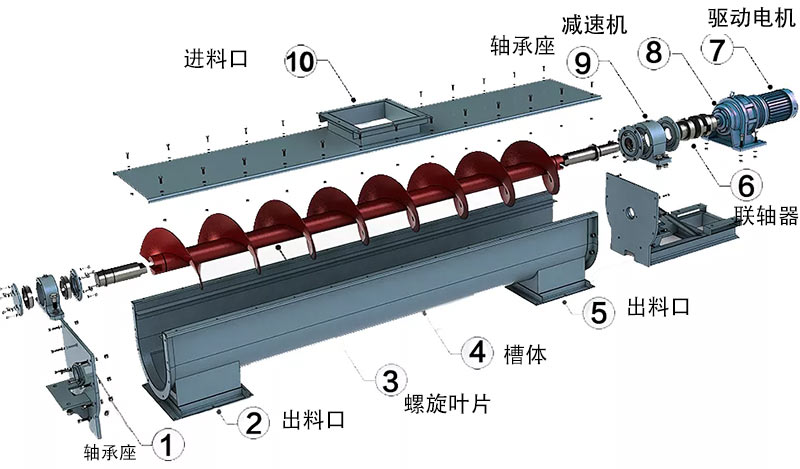

螺旋绞龙输送机由驱动装置、中间轴承、螺旋轴、螺旋机本体、螺旋叶片、头节、中间节、尾节、进、出料装置等部件组成。

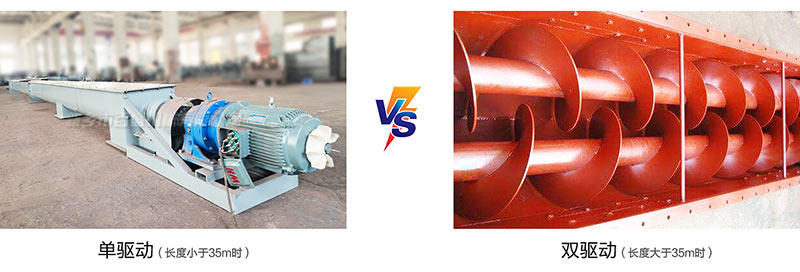

驱动装置：由电机与减速机组成。 驱动电机适用于380V、3相、50Hz，它的防护等级为IP55（户外型），绝缘等级为F级。齿轮减速机组成，扭矩大，噪音低，不渗油。

中间吊轴承有两种；分别是头部轴承和中间轴承；

头部轴承：止推轴承：承受由于运送物料的阻力所产生的轴向力，放在物料的前方。

中间轴承：对开式滑动轴承，用于支撑螺旋轴。

轴的联接：在轴和轴的联接处仍用实心轴。

①在联接处将实心轴伸入空心轴内，再在空心轴外套一小段套筒，然后，再用螺钉按相互垂直方向对穿套筒与两轴禁固，此时螺旋叶片应与套筒连接在一起。

②将实心轴伸入空心轴内，再用相适应的螺钉固定，螺旋直径d=（0.2～0.35）D，用于快速轴承输送。

螺旋轴：采用中空设计，用钢管制成，强度高、重量轻、便于连接，分为有轴和无轴两种，还可设计为双轴。

螺旋绞龙输送机技术参数

型号规格		螺旋直径（mm）D	螺距（mm）S	转速（r/min）n	标准体积输送量			转速（r/min）	标准体积输送量			转速（r/min）
					Iv（m3/h）				Iv（m3/h）
					φ	φ	φ	φ	φ	φ	φ	φ
					0.45	0.33	0.15	n	0.45	0.33	0.15	n
小型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63
中型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45
大型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25
特大型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16

选型须知

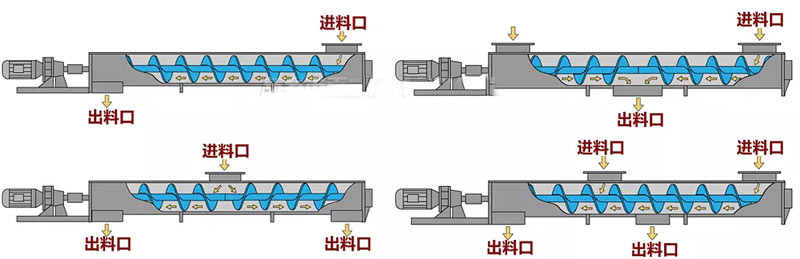

螺旋绞龙输送机材质有碳钢和不锈钢。可根据不同的生产工艺要求，将螺旋输送机设计成：

（1）端部进料，端部出料；

（2）中间进料，两端同时出料或两端轮换出料；

　

（3）两端进料，中间出料；

（4）端部或中间、进料，另一端或两端轴向出料。

螺旋绞龙输送机生产厂家

大汉输送机械是一家专业的螺旋绞龙输送机制造商，致力于提供高质量的输送设备和定制化的输送解决方案。我们拥有多年的行业经验和专业团队，为客户提供可靠、快速的输送解决方案。
