大倾角带式输送机视频——输送木屑

大倾角带式输送机概述：

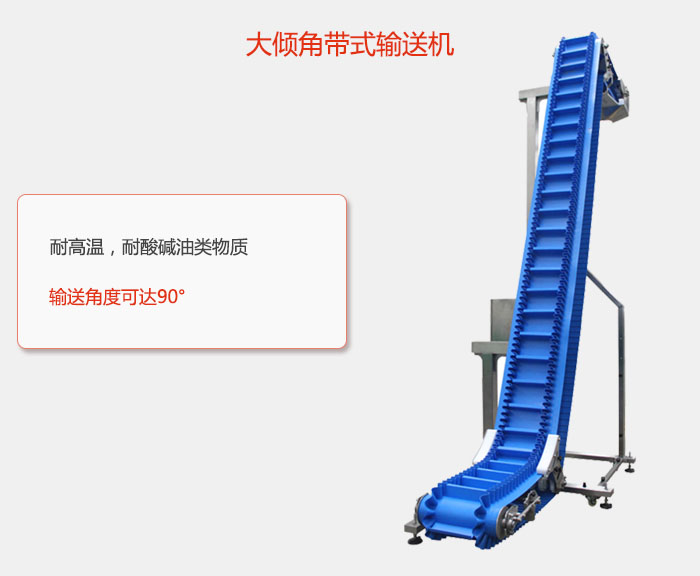

DJ型大倾角带式输送机耐高温，耐酸碱油类物质，输送角度可达90°

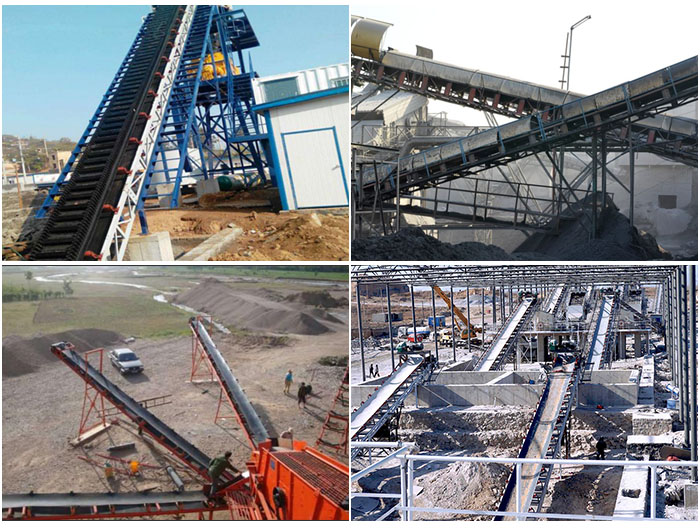

大倾角带式输送机具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，因而是大倾角(或垂直)输送的理想设备。广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。通过多年的不懈努力，大倾角带式输送机提升高度(高达203m)、大输送能力(大达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。

大倾角带式输送机的性能特点：

1.大倾角带式输送机的输送倾角大，大可达90°，是大倾角输送和垂直提升的理想设备。因此可以节约占地面积，节省设备投资和土建费用，取得良好的综合经济效益。例如，某用户欲将煤炭提升到20m高的料仓顶，如采用挡边机以45°倾角输送，则机长仅需28.3m(水平机长20m)；而如果采用垂直输送的挡边机，那么，水平机长可以控制在6m以内。

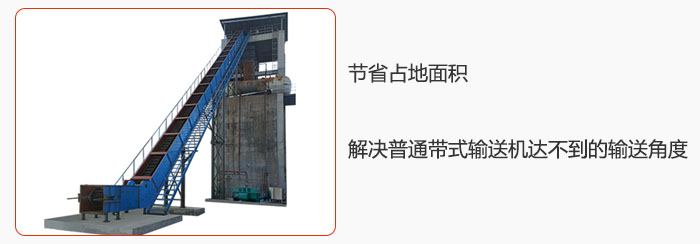

节省占地面积，解决普通带式输送机达不到的输送角度。

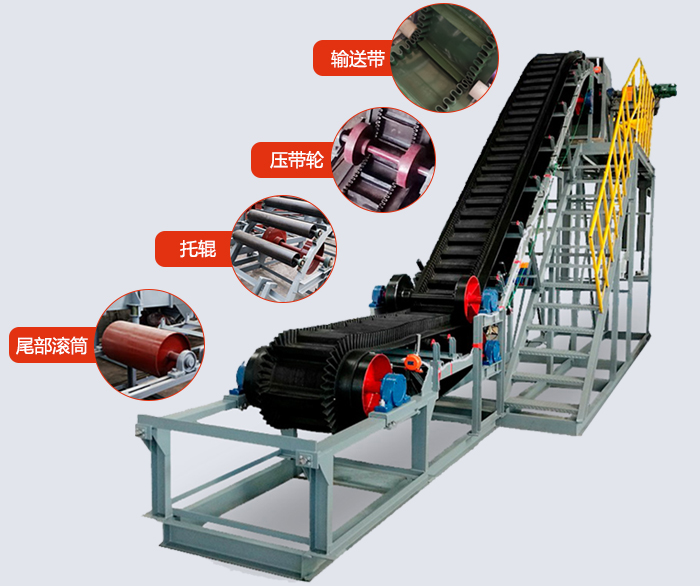

2.结构简单。如前所述，各主要部件均可与通用带式输送机通用，给使用、维修带来方便。

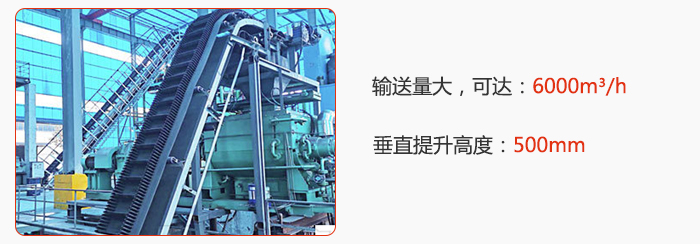

大倾角带式输送机输送量大，可达：6000m³/h，垂直提升高度：500mm

3.运行可靠。没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。它的可靠度几乎与通常带式输送机相等。

4.运行平稳、噪声小。

大倾角带式输送机胶带强度高，运行平稳，噪声小，易维修。

5.由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力，因此能耗小。例如，在鲁南化肥厂使用的两台提升高度各为19.28m、输送能力各为25t/h的输送碎煤的垂直挡边机，其每台的装机功率仅4kW，而被它们所取代的四台原有埋刮板输送机的总装机功率为44kW。

6.垂直挡边机还可以在机头和机尾设置任意长度的水平输送段，便于和其他设备衔接。

大倾角带式输送机技术参数

带宽B（mm）		300		400		500		650		800
挡边高（mm）		40	60	60	80	80	120	120	160	120	160	200		240
部分输送倾角输送量Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195		235
	45°	11	10	14	26	35	57	83	97	102	127	157		195
	60°	8	7	10	18	25	40	58	69	72	90	112		142
	90°	4	4	5	10	13	21	31	37	38	48	60		76
外型尺寸	头轮中心高（mm）	350-100				1100-2000		1300-2000		1300-2000
	尾轮中心高（mm）	335		330-490		600		600		600-800
	中间段带面高（mm）	450		500-700		760-800		800-6167687		800-6167687
	中间段地脚宽（mm）	480		580		870		1020		1220
带宽B（mm）		1000				1200				1400
挡边高（mm）		120	160	200	240	160	200	240	300	160	200	240	300	400
部分输送倾角输送量Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外形尺寸	头轮中心高（mm）	1400-2000						1600-2000
	尾轮中心高（mm）	600-800				800-6167687				800-6167687
	中间段带面高（mm）	800-6167687				1050-1500				1050-1700
	中间段地脚宽（mm）	1440				1690				1890
