螺旋输送机

螺旋输送机概述

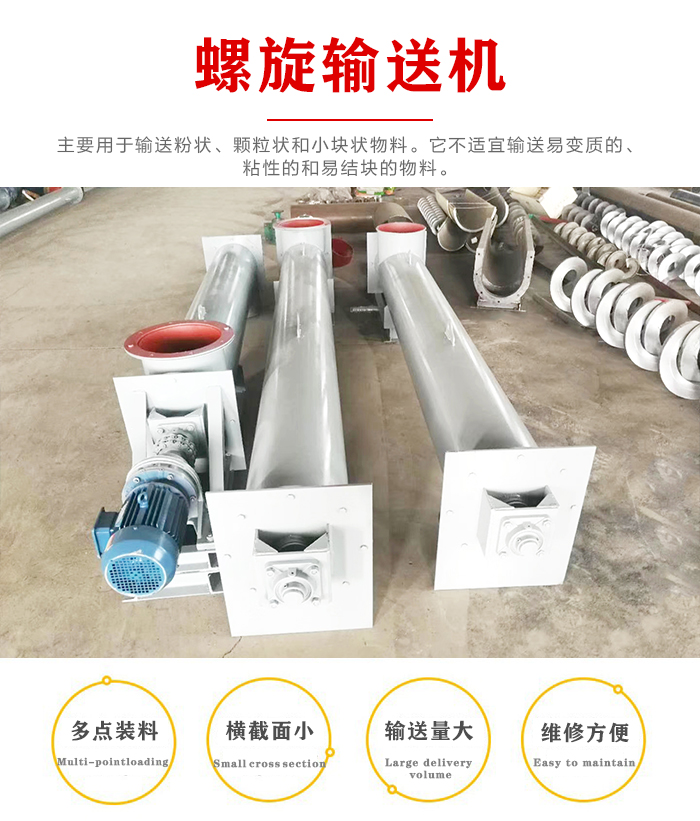

螺旋输送机是一种利用螺旋轴旋转推动物料在机壳内输送的机械设备。它主要由机壳、螺旋轴、驱动装置、轴承、进出口等组成。螺旋轴通常由金属制成，呈螺旋状，安装在机壳内。当螺旋轴旋转时，螺旋叶片将物料推向机壳的出口，实现物料的输送。螺旋输送机可以水平、倾斜或垂直安装，适用于输送粉状、颗粒状、片状等各种物料，它不适宜输送易变质的、粘性的和易结块的物料。

LS螺旋输送机与其它输送设备相比较，具有结构简单、横截面尺寸小、密封性能好、可以中间多点装料和卸料、操作安全方便以及制造成本低等优点。它的卸点是机件磨损较严重、较送量较低、消耗功率大以及物料在运输过程易被破碎。螺旋输送机在工业生产中应用广泛，是物料输送的重要设备之一。

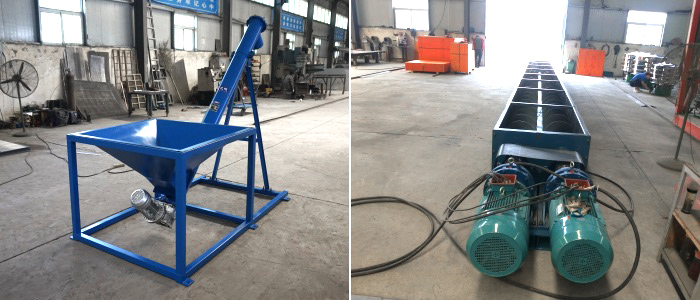

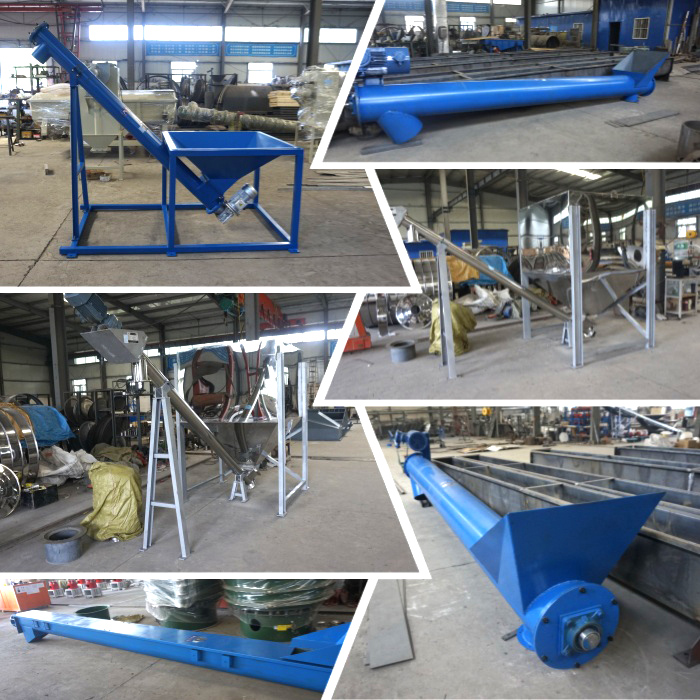

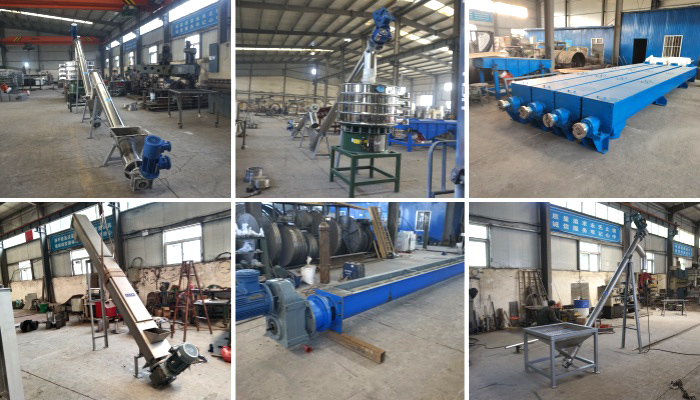

螺旋输送机的图片展示

螺旋输送机的类型

螺旋输送机根据不同的分类标准，可以分为多种类型。以下列举几种常见的分类方式：

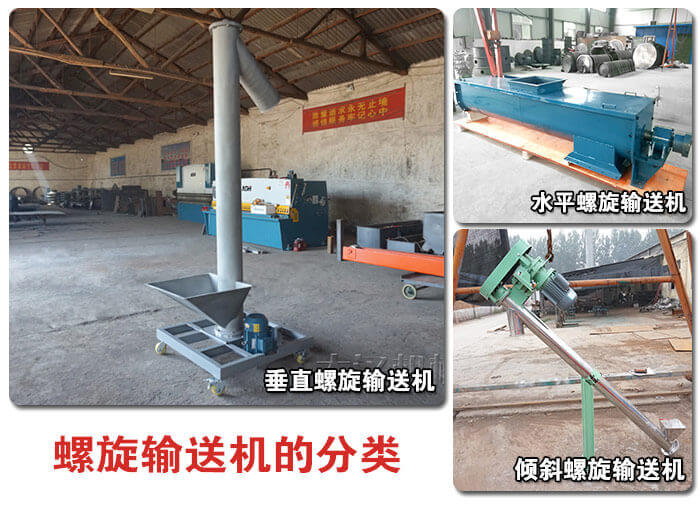

按安装方式分类：

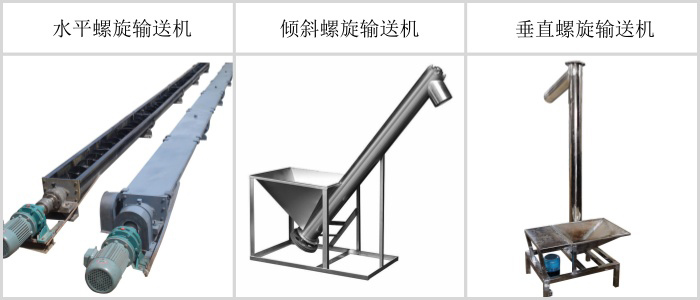

螺旋输送机按安装方式可分为水平螺旋输送机、倾斜螺旋输送机和垂直螺旋输送机三种。

水平螺旋输送机：螺旋轴与水平面的夹角小于15°布置的LS螺旋输送机。水平螺旋输送机用于水平输送物料。

倾斜螺旋输送机：螺旋轴与水平面的夹角大于15°，小于90°布置的LS螺旋输送机。倾斜螺旋输送机用于将物料输送至较高位置。

垂直螺旋输送机：螺旋轴与水平面垂直布置的LS螺旋输送机。垂直螺旋输送机用于将物料提升至更高位置。

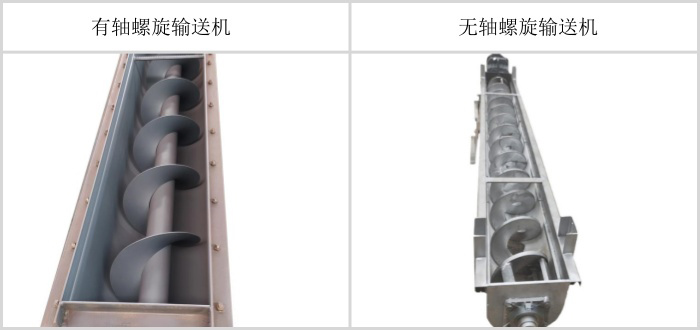

按螺旋轴分类：

螺旋输送机按螺旋轴一般分为有轴螺旋输送机、无轴螺旋输送机两种。

有轴螺旋输送机: 指螺旋轴固定在机壳内的螺旋输送机，物料通过螺旋轴的旋转推动向前移动。这种类型结构较为简单，成本较低，适用于输送粉末、颗粒、片状等物料。

无轴螺旋输送机: 指没有固定螺旋轴的螺旋输送机。其利用机壳内壁上的螺旋槽将物料推向出口。这种类型结构更加复杂，成本较高，但具有更强的适应性，适用于输送易碎、易堵塞的物料。

按螺旋叶片分类：

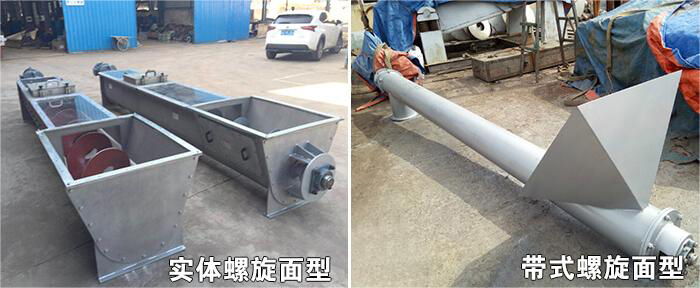

螺旋输送机的螺旋叶片有实体螺旋面型、带式螺旋面型及叶片螺旋面型三种。

实体螺旋面称S制法，其螺旋节距GX型为叶片直径的0.8倍，适用于输送粉状和粒状物料。

带式螺旋面又称D制法，其螺旋节距与螺旋叶片直径相同，适用于输送粉状及小块物料。

叶片式螺旋面应用较少，主要用于输送粘度较大和可压缩性物料，其螺旋节距约为螺旋叶片直径的1.2倍。

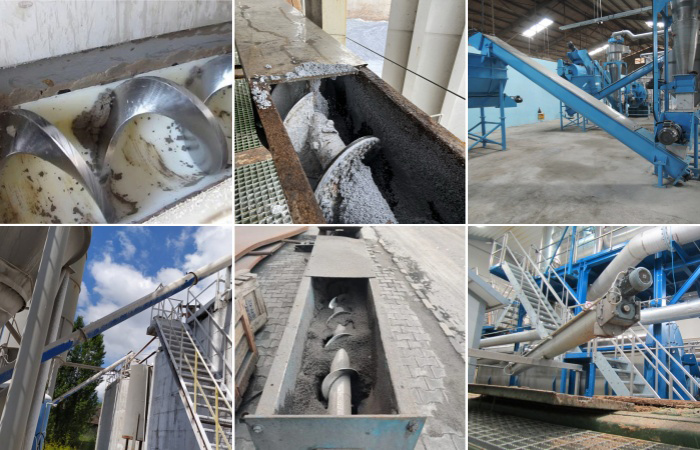

螺旋输送机应用场景

螺旋输送机应用场景非常广泛，几乎涵盖了各个工业领域。以下列举一些常见的应用场景，并进行详细介绍：

食品行业：

粮食加工： 输送小麦、稻谷、玉米等粮食原料，用于清理、烘干、粉碎等环节。

面粉加工： 输送面粉、淀粉等粉状物料，用于混合、包装等环节。

糖果、糕点生产： 输送糖、巧克力、面粉、果仁等原料，用于混合、配料、包装等环节。

饮料生产：输送糖、香精、粉末等原料，用于配料、混合等环节。

化工行业：

化工原料输送：输送粉末、颗粒、片状等化工原料，用于生产、包装、储存等环节。

塑料加工： 输送塑料颗粒、粉末等，用于生产、混合、储存等环节。

医药生产：输送药粉、药片、颗粒等医药原料，用于配料、混合、包装等环节。

建材行业：

水泥生产：输送水泥粉末、熟料、矿渣等，用于生产、包装、储存等环节。

砂石加工：输送沙子、石粉、石子等，用于生产、包装、储存等环节。

陶瓷生产：输送陶瓷粉末、粘土等，用于生产、包装、储存等环节。

冶金行业：

矿石输送：输送各种矿石，用于冶炼、加工等环节。

粉末冶金：输送金属粉末，用于生产、混合、包装等环节。

其他行业：

农业：输送粮食、肥料、种子等，用于农业生产、加工、储存等环节。

物流：输送各种货物，用于仓储、配送等环节。

环保：输送固体废弃物，用于回收、处理等环节。

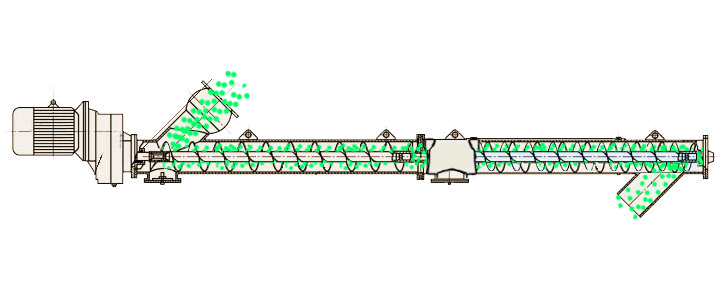

螺旋输送机的工作原理

螺旋输送机的工作原理是利用螺旋轴的旋转，带动螺旋叶片将物料推向机壳的出口。螺旋轴通常由金属制成，呈螺旋状，安装在机壳内。当电机驱动螺旋轴旋转时，螺旋叶片会将物料推向螺旋轴旋转的方向，从而实现物料的输送。螺旋输送机可以水平、倾斜或垂直安装，根据螺旋轴的旋转方向可以实现正向输送或反向输送。通过调节螺旋轴的转速和螺距可以控制物料的输送量和输送速度。

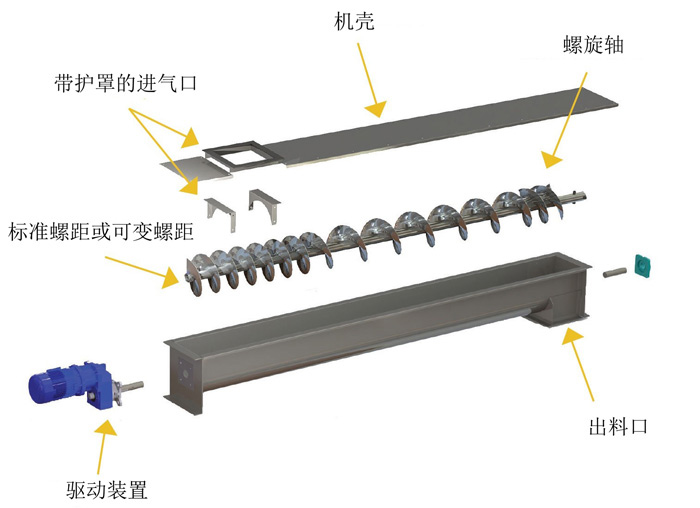

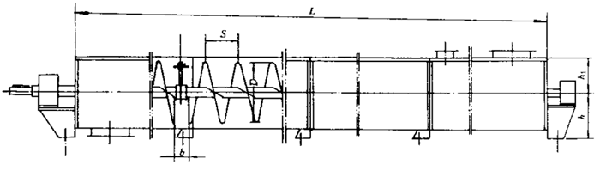

螺旋输送机的结构组成

螺旋输送机主要由以下部件组成：

机壳: 机壳通常由钢板或钢管制成，用于包裹螺旋轴和物料，起到支撑和保护作用。

螺旋轴: 螺旋轴是螺旋输送机的核心部件，由金属材料制成，呈螺旋状，安装在机壳内，通过旋转推动物料。

驱动装置: 驱动装置通常包括电机、减速器、联轴器等，用于为螺旋轴提供动力。

轴承: 轴承用于支撑螺旋轴，减少摩擦，保证螺旋轴的正常旋转。

进料口: 物料进入螺旋输送机的入口。

出料口: 物料从螺旋输送机出来的出口。

其他部件: 根据需要还可能包括导向装置、清扫装置、密封装置等。

螺旋输送机的型号和参数

型号 规格		螺 旋   直径     mm  D	螺距  mm  s	转速   r/min  n	标准体积输送量			转速  r/min	标准体积输送量			转速   r/min	标准体积输送量			转速   r/min	标准体积输送量
					Iv(m3/h)				Iv(m3/h)				Iv(m3/h)				Iv(m3/h)
					￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠
					0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15
小  型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90	1.9	1.4	0.6	71	1.5	1.1	0.5
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80	3.3	2.4	1.1	63	2.6	1.9	0.9
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71	6.2	4.5	2.1	56	4.9	3.6	1.6
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63	10.7	7.8	3.6	50	8.5	6.2	2.8
中 型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56	18.5	13.6	6.2	45	14.9	10.9	5.0
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50	33.1	24.2	11.0	40	26.4	19.4	8.8
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45	54.1	39.6	18	36	43.2	31.7	14.4
大   型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40	84.6	62.0	28.2	32	67.7	49.6	22.6
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32	120.9	88.6	40.3	25	94.4	69.3	31.5
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25	169.2	124.1	56.4	20	135.4	99.3	45.1
特大 型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20	236.9	173.7	79.0	16	189.5	139.0	63.2
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16	333.1	244.3	111.0	13	270.7	198.5	90.2

螺旋输送机的分类

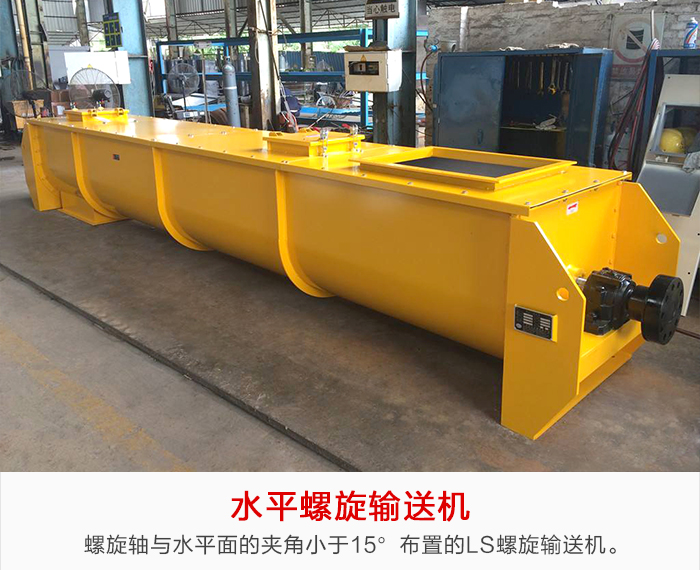

水平螺旋输送机

螺旋轴与水平面的夹角小于15°布置的LS螺旋输送机。

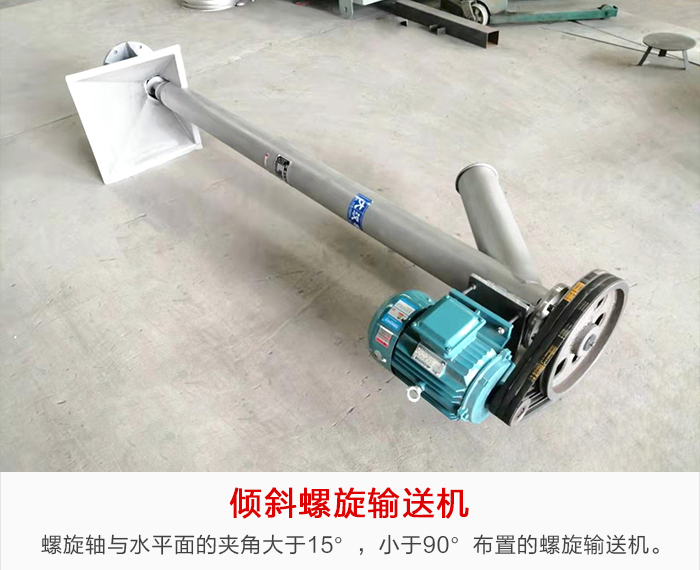

倾斜螺旋输送机

螺旋轴与水平面的夹角大于15°，小于90°布置的LS螺旋输送机。

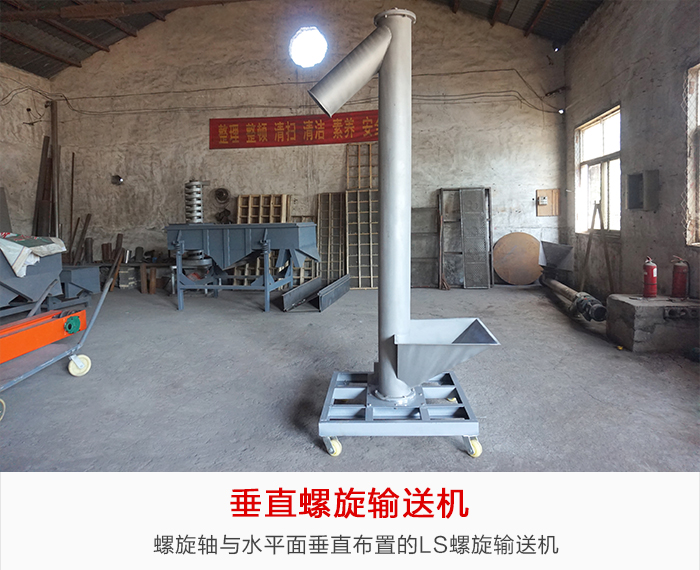

<>垂直螺旋输送机

螺旋轴与水平面垂直布置的LS螺旋输送机。

可弯曲螺旋输送机

螺旋轴及叶片由可弯曲挠性构件组成的LS螺旋输送机。

移动式螺旋输送机

具有行走机构，可以整机移动的螺旋输送机。

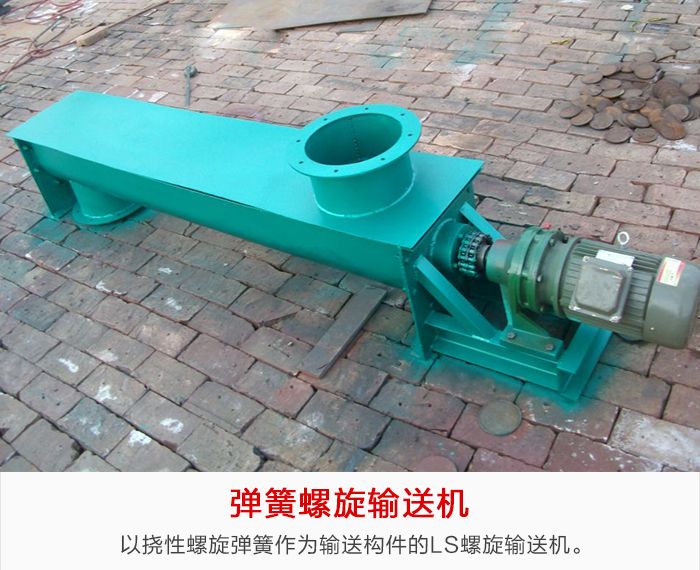

弹簧螺旋输送机

以挠性螺旋弹簧作为输送构件的LS螺旋输送机。

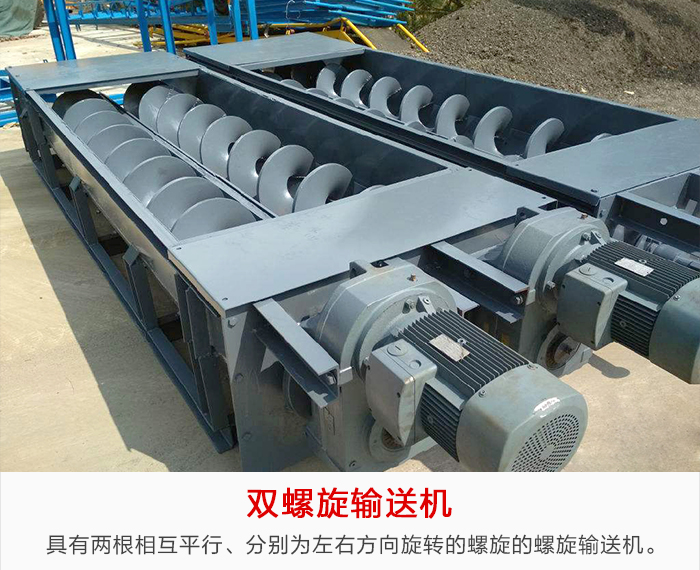

双螺旋输送机

具有两根相互平行、分别为左右方向旋转的螺旋的LS螺旋输送机。

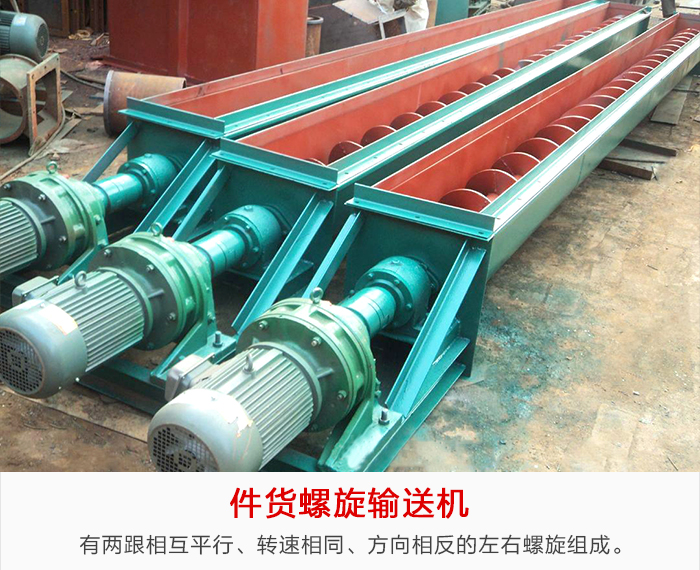

件货螺旋输送机

无载料槽，有两跟相互平行、转速相同、方向相反的左右螺旋组成。用于输送成件物品的LS螺旋输送机。

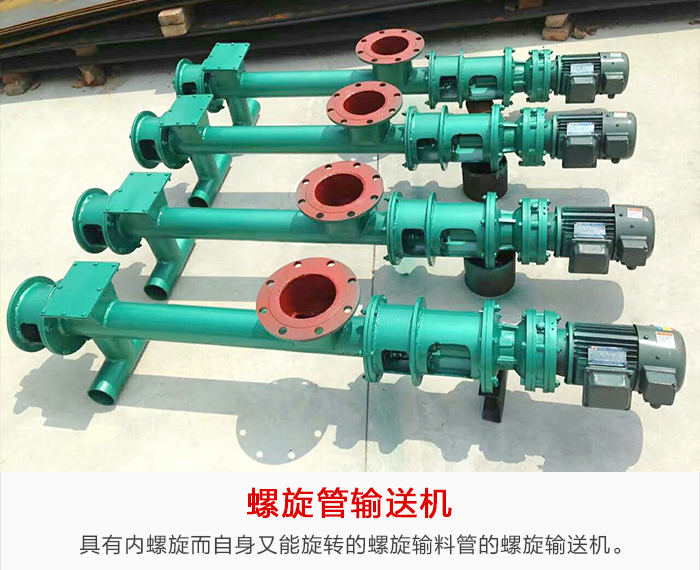

螺旋管输送机

具有内螺旋而自身又能旋转的螺旋输料管的螺旋输送机。

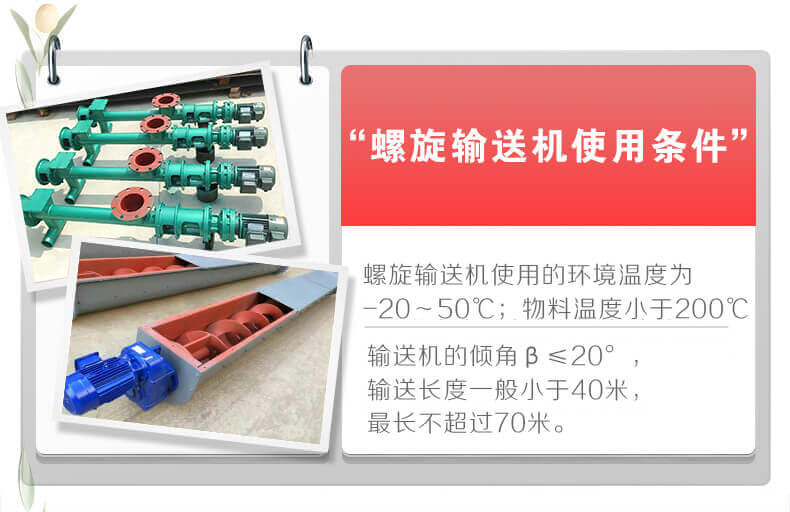

螺旋输送机的使用条件

螺旋输送机在使用时需要满足一定的条件，才能保证设备的正常运行和使用寿命。以下是螺旋输送机使用条件的详细说明：

螺旋输送机使用的环境温度为-20～50℃；物料温度小于200℃；输送机的倾角β≤20°；输送长度一般小于40米且不超过70米。

螺旋输送机主要适用于输送粉末、颗粒、片状等固体物料，不适用于输送液体或粘性物料。

物料的腐蚀性需要与螺旋输送机的材质相匹配，避免腐蚀损坏设备。

对于易燃易爆物料，需要选择防爆型螺旋输送机，并采取相应的安全措施。

螺旋输送机制造厂家

新乡大汉拥有多年的生产经验和专业的技术团队。其产品涵盖多种类型，包括水平螺旋输送机、倾斜螺旋输送机、垂直螺旋输送机、管式螺旋输送机等，可根据客户需求定制。大汉螺旋输送机以结构合理、性能稳定、运行可靠、操作简便著称，广泛应用于食品、化工、建材、冶金等行业。其产品采用优质材料，工艺精湛，并通过了严格的质量检测，确保产品质量过硬。此外，新乡大汉还提供完善的售后服务，包括安装调试、维修保养等，为客户提供全方位的保障。选择新乡大汉，您将获得优质的螺旋输送机和贴心的服务。
