螺旋给料机尺寸及型号

发布时间：2025-04-20 16:03:09 作 者：大汉机械 原创文章：http://www.fithhuv.cn/news/603.html

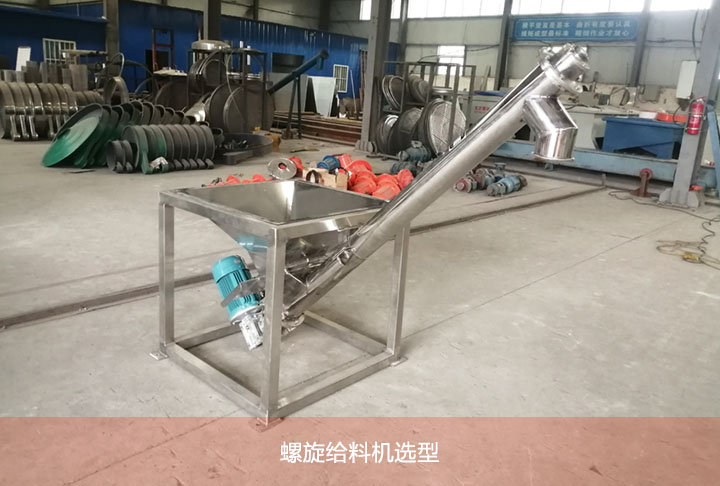

螺旋给料机可输送物料有粉状、颗粒状、小块状等，其输送形式分水平、倾斜和垂直输三种，螺旋机长度在3-70米；螺旋给料机型号包括GX型、LS型、WLS型和U型四种，下面为大家介绍螺旋给料机尺寸及型号：

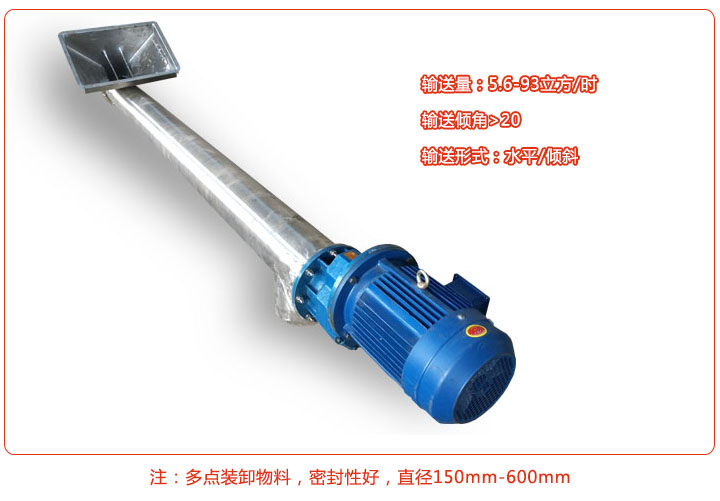

GX型螺旋给料机尺寸及型号

产品介绍

输送物料：小颗粒，粉状物料，不可输送粘性/结块物料；

输送量：5.6-93立方/时，输送倾角>20，输送形式：水平/倾斜°

特点：可多点装卸物料，密封性好。

主要型号：GX150，GX200，GX250，GX300，GX400，GX500，GX600（直径：150-600）。

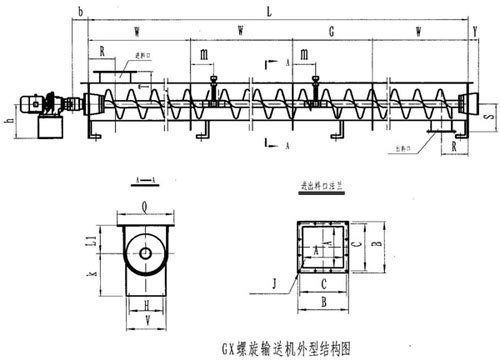

参数尺寸表

型号	W	A	B	C	D	N	R	Y	L	K	M	S	P	O	H	V	J	T	G
GX150	2000	170	236	216	10	8	190	190	112	140	100	135	17	270	110	160	16	195	1000、1500、2000
GX200	2500	220	306	272	10	8	220	190	112	180	200	165	25	308	140	200	16	250	1500 2000 2500
GX250	2500	270	356	330	10	8	270	190	140	220		195	28	356	200	260	20	300
GX300	2500	320	428	385	14	8	300	190	214	270		225	28	443	240	320	20	350
GX400	3000	420	528	492	14	8	350	190	224	340	300	280	30	533	320	400	25	430	1500 2000 3000
GX500	3000	528	662	612	17	8	450	190	280	400		340	35	662	400	500	25	490
GX600	3000	628	762	720	17	8	550	190	255	500		430	40	760	500	600	30	560

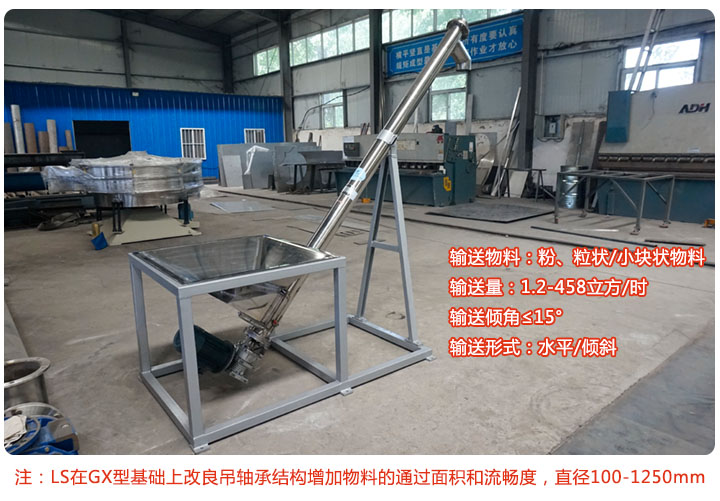

LS型螺旋给料机尺寸及型号

产品介绍

输送物料：粉、粒状/小块状物料；

输送量：1.2-458立方/时，输送倾角≤15°，输送形式：水平/倾斜

特点：LS是通过改良吊轴承结构增加物料的通过面积和流畅度（GX型改良版）

主要型号：LS100，LS200，LS250，LS315，LS400，LS500，LS600，LS800，LS1000，LS1250（直径：100-1250）。

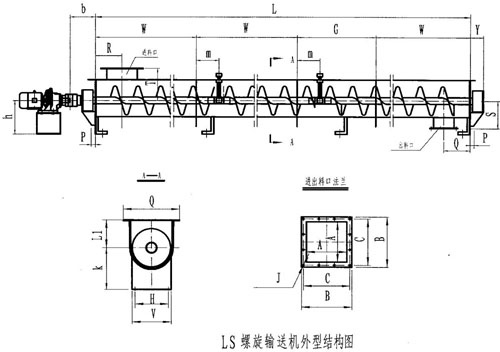

参数尺寸表

型号	W	A	B	C	D	N	Q	Y	L	K	R	S	P	O	H	V	J	T	G	L
LS100	2500	100	180	146	10	4	180	190	90	112	180	112	60	178	120	160	14	163	1500 2000 2500	3500- 400-6167687
LS160	2500	160	240	206	10	4	200	190	112	150	200	150	60	270	120	160	14	190
LS200	3000	200	300	256	14	8	225	190	112	180	225	180	60	308	160	200	14	212
LS250	3000	250	350	306	14	8	250	190	140	224	250	224	60	336	200	250	18	240		400-6167687- 800-6167687
LS315	3000	315	425	370	14	8	330	190	214	280	390	250	60	443	300	350	20	340
LS400	3000	400	500	456	14	8	3580	190	224	355	390	280	60	533	320	400	24	384
LS500	3000	500	600	556	14	8	400	190	280	400	400	340	80	662	400	500	24	440	2000 2500 3500	5500- 800-6167687
LS630	3000	630	730	686	14	8	450	190	355	500	450	420	80	763	500	630	24	555
LS800	3000	800	920	868	18	16	550	340	450	630	550	520	80	970	632	800	30	650
LS1000	3000	1000	1120	1068	18	16	650	360	560	710	650	630	80	1190	710	1000	30	760		6000-60000
LS1250	3000	1250	1370	1318	18	16	800	380	710	800	800	760	80	1440	800	1250	30	910

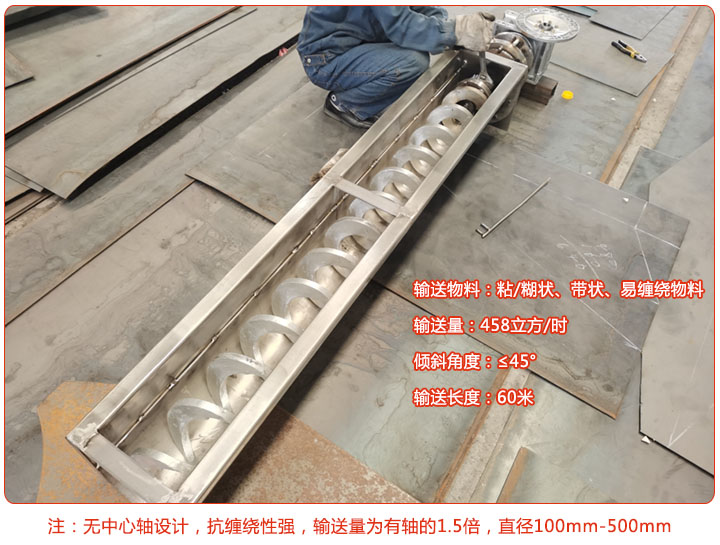

WLS型螺旋给料机尺寸及型号

产品介绍

输送物料：粘/糊状、带状、易缠绕物料（如：厨余垃圾、生活垃圾、污泥专用）；

输送量：458立方/时，倾斜角度：≤45°，输送长度：60米，

特点：无中心轴设计，抗缠绕性强，输送量为有轴的1.5倍

主要型号：WLS100，WLS160，WLS200，WLS250，WLS500（直径：100-500）。

参数尺寸表

名称型号			WLS150	WLS200	WLS250	WLS300	WLS400	WLS500
螺旋体直径(mm)			150	184	237	284	365	470
外壳管直径(mm)			180	219	273	351	402	500
允许工作角度( α )			0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °
较大输送长度(m)			12	13	16	18	22	25
较大输送能力(t/h)			2.4	7	9	13	18	28
电机	型号	L ≤ 7	Y90L-4	Y100L1-4	Y100L2-4	Y132S-4	Y160M-4	Y160M-4
	功率kW		1.5	2.2	3	5.5	11	11
	型号	L>7	Y100L1-4	Y100L2-4	Y112M-4	Y132M-4	Y160L-4	Y160L-4
	功率kW		2.2	3	4	7.5	15	15

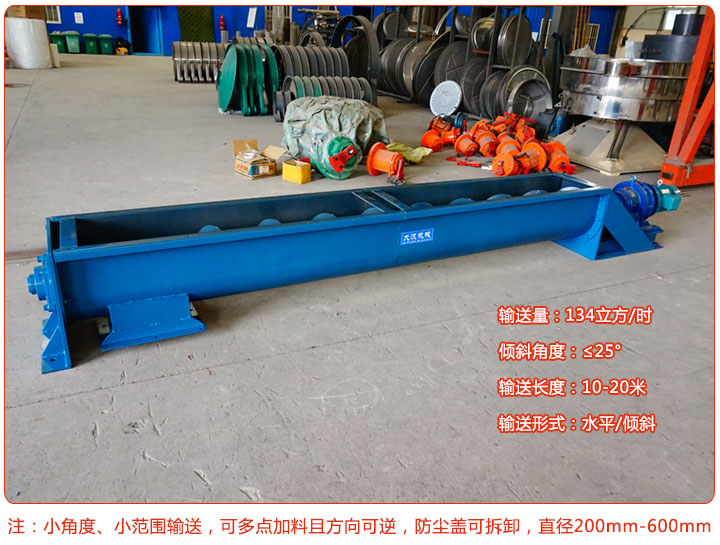

U型螺旋给料机尺寸及型号

产品介绍

输送物料：粉、颗粒状及小块物料

输送量：134立方/时，倾斜角度：≤25°，输送长度：10-20米，输送形式：水平/倾斜

特点：小角度、小范围输送，可多点加料，输送方向可逆，防尘盖可拆卸

型号：U200，U250，U300，U400，U500，U600（直径200-600）

参数尺寸表

规 格		主要技术性能	驱动装置	驱动装置			重量(kg)
直径	长度(m)	产量(水泥) t/h	转速(min)	减速机		电动机
				型号	速比	功率(kw)
U200	-10	9	60	ZQ250	23.34	1.1	726
	-20			ZQ250		1.5	1258
U250	-10	15.6		ZQ250		2.2	960
	-20			ZQ250		3	1750
U300	-10	21.2		ZQ350		3	1373
	-20			ZQ350		4	2346
U400	-10	51		ZQ400		5.5	1911
	-20			ZQ500		11	2049
U500	-10	87.5		ZQ400		7.5	2381
	-20			ZQ650		18.5	5389
U600	-10	134.2	45	ZQ750		22	3880
	-10			ZQ850		55	7090

以上是对螺旋给料机尺寸及型号的详情介绍，大家可根据需求进行选购。
